COMMENT CHANGER UN ESSIEU DE REMORQUE ?

1. Identification : Quel est votre type d’essieu ?

Avant de sortir la caisse à outils, il faut savoir ce que vous avez sous le châssis. Il existe deux grandes familles :

A. L'essieu Standard (Le plus courant)

Il est fixé par deux platines horizontales boulonnées directement sous le châssis. C'est le standard des remorques Erdé, Daxara, Lider, etc. Il est totalement indépendant de la flèche (timon).

B. L'essieu Spécifique (À brides ou intégré)

Plus rare, il peut être fixé par des brides (étriers en U) ou intégrer les fixations du timon. Dans ce cas, le remplacement demande souvent une pièce d'origine constructeur.

2. La Prise de Cotes : L'étape où tout se joue

Commander un essieu "au pif" est impossible. Vous devez relever 3 mesures précises au millimètre près :

1. L'EAB (Entraxe Au Boîtier)

C'est la mesure la plus importante. C'est la distance entre le centre de la fixation gauche et le centre de la fixation droite sur le châssis.
Astuce : Mesurez de centre à centre des trous de fixation.

2. La Voie Moyeu (Largeur hors-tout)

C'est la distance entre la face d'appui de la roue gauche et la face d'appui de la roue droite.
En gros : c'est la largeur totale de l'essieu, d'un tambour à l'autre.

3. L'Entraxe de Roue (4x100, 4x130...)

Vérifiez que le nouvel essieu acceptera vos roues actuelles. Mesurez la distance diagonale entre deux goujons de roue (souvent 100 mm ou 115 mm ou 130 mm).

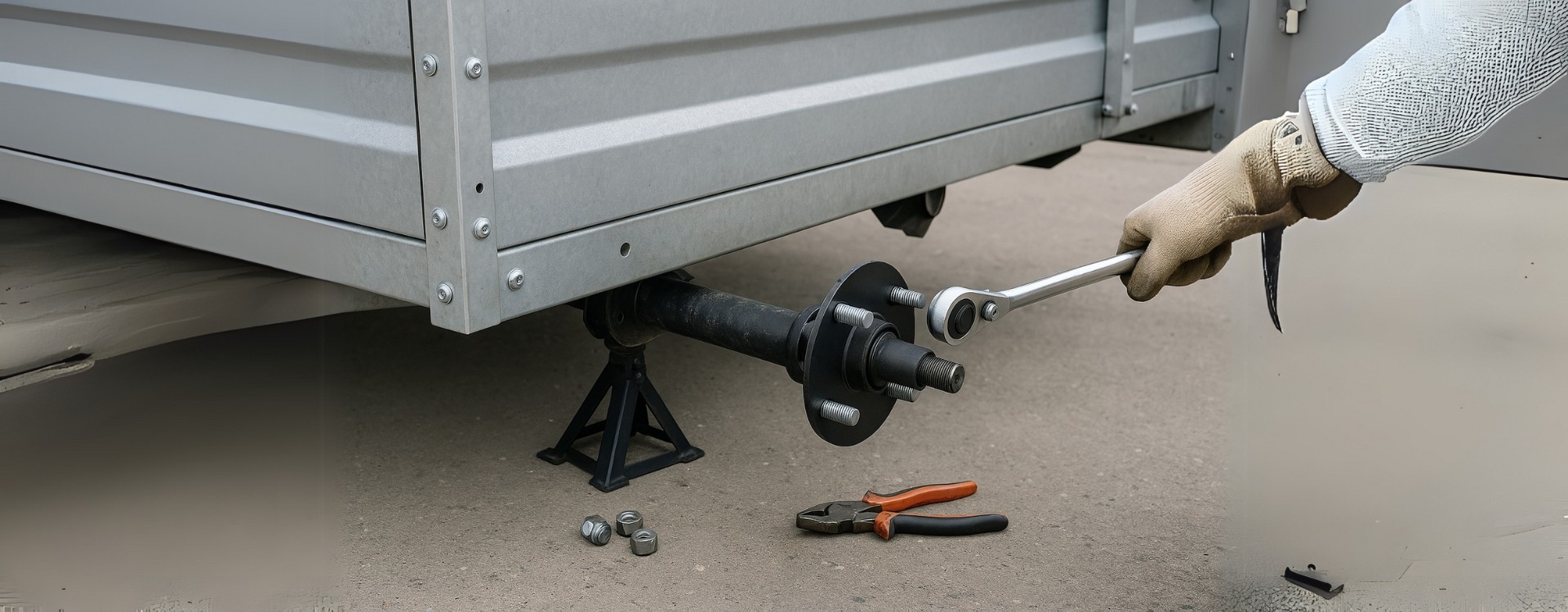

3. Le Tuto : Démonter et Monter en 5 étapes

Étape 1 : Sécuriser la zone

Travaillez sur un sol plat (béton). Débloquez les goujons de roue (sans les enlever). Levez la remorque et posez le châssis sur deux chandelles robustes. La remorque ne doit plus bouger.

Étape 2 : Dépose de l'ancien matériel

Retirez les roues. Si l'essieu est freiné, déconnectez les câbles de frein au niveau du palonnier central. Dévissez les 4 (ou plus) boulons qui fixent l'essieu au châssis. Attention, l'essieu est lourd, prévoyez un cric dessous pour le retenir ou faites-vous aider.

Étape 3 : Préparation et Pose du neuf

Positionnez le nouvel essieu sur le cric et levez-le jusqu'au contact du châssis.
Important : Vérifiez que l'essieu est parfaitement centré et perpendiculaire à la route. Un essieu de travers = une remorque qui roule en crabe et use ses pneus en 500 km.

Étape 4 : Serrage au couple

Utilisez des boulons neufs (souvent fournis ou recommandés en classe 8.8 minimum). Serrez fermement (au couple préconisé si vous avez une clé dynamométrique, souvent autour de 80-100 Nm pour du M12). Utilisez des écrous frein (Nylstop) pour éviter le desserrage par vibration.

Étape 5 : Remontage final

Remontez les roues. Si c'est un essieu freiné, reconnectez les câbles et réglez la garde des freins. Reposez la remorque au sol et faites un serrage final des roues.

4. Vérifications post-montage

Après 50 km de route (à vide ou peu chargé) :

• Vérifiez le serrage des boulons de fixation de l'essieu.
• Vérifiez le serrage des roues.
• Contrôlez que les moyeux ne chauffent pas anormalement.
