Choisir son essieu de remorque freiné5 cotes à relever · 10 min
Relevez ces 5 cotes sur votre remorque, dans l'ordre, pour identifier l'essieu compatible avec votre châssis.
Étape 01 — Capacité
Le PTAC — Poids Total Autorisé en ChargeIdentifiez d'abord le PTAC de votre remorque. Vous ne pouvez pas monter un essieu dont le PTAC est inférieur à celui de la remorque. (ex : remorque 1300 kg → essieu ≥ 1300 kg)
Remorques double essieu
Divisez le PTAC par 2 pour obtenir le PTC de chaque essieu.
Remorque 2000 kg = 2 essieux de 1000 kg
Étape 02 — Fixation châssis
L'EAB — Entraxe aux BoulonsLa plupart des essieux sont fixés par 4 boulons sur le châssis. La cote EAB se mesure de l'axe de la platine gauche à l'axe de la platine droite (centre à centre).
Les essieux avec mention « EAB à la demande » sont fabriqués sur mesure. Mesurez précisément.
Étape 03 — Écartement roues
Le DéportDistance entre l'axe de la platine de fixation et l'appui de la jante sur le tambour. Il détermine l'écartement final des roues.
Déport inférieur
La roue s'éloigne du châssis.
Déport supérieur
La roue se rapproche du châssis. Vérifiez le dégagement avec le garde-boue.
Étape 04 — Fixation roues
L'Entraxe de fixation de roueVérifiez le nombre de boulons (4 ou 5) et la distance entre eux sur le moyeu pour remonter vos jantes actuelles.
Jante 4 trous
Mesurez en diagonale.
Standards : 4T100 ou 4T130
Jante 5 trous
Centre → trou × 2.
Ex : 5T112
Étape 05 — Assiette
Hauteur, Longueur du bras et Angle3 dernières dimensions pour que votre remorque garde son assiette horizontale avec le nouvel essieu :
Avant de commander
À noterRemorques double essieu
Changez les deux essieux simultanément. Un essieu neuf + un ancien crée un déséquilibre de charge et une usure prématurée.
Câbles de freins
Les essieux freinés sont livrés sans câbles. Commandez les câbles de la même marque (AL-KO, Knott, RTN…) avec la bonne longueur de gaine.
Un doute sur une cote ?
Contacter l'équipeTaxes incluses, hors frais de port

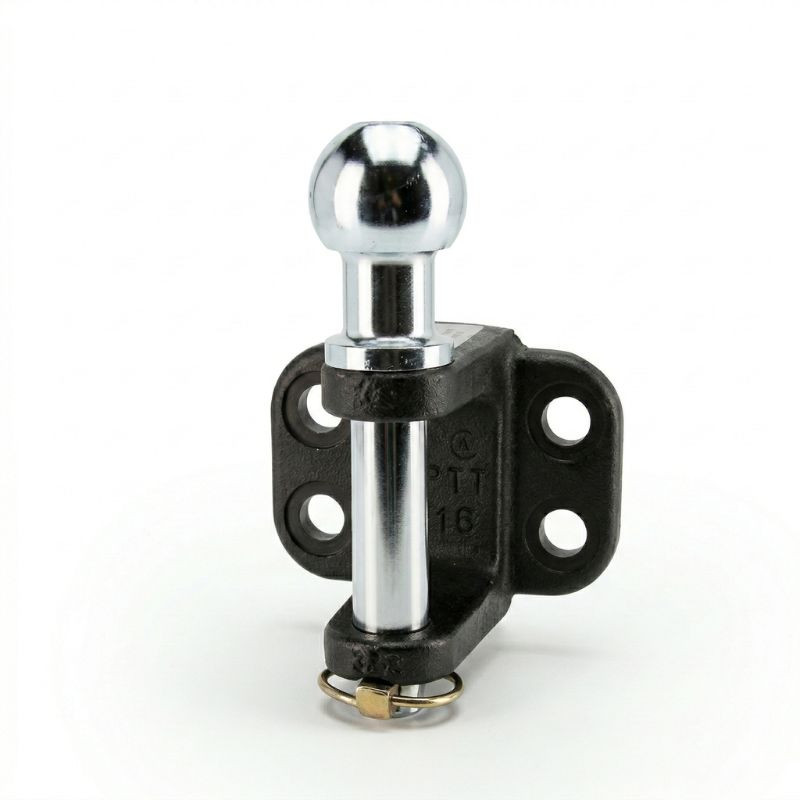

La chape mixte 4 trous Ø11 est l'équipement indispensable pour les professionnels et particuliers exigeant une flexibilité maximale sur leur véhicule tracteur. Grâce à son système combiné, vous pouvez tracter aussi bien des remorques à boule standard (Ø50 mm) que des équipements lourds munis d'un anneau de traction (BTP, agricole). Avec une capacité de 3500 kg sur l'axe et son entraxe de perçage de 83x56 mm, elle offre une sécurité totale et une conformité européenne (CE R55) pour tous vos travaux de traction intensifs.
Livraison vers : France edit
Livraison STANDARD entre le 13 oct. 2026 et le 14 oct. 2026 à partir de 7,43 € avec Livraison en relais Pickup.
Retrait sur place
Dès aujourd'hui gratuitement avec
le retrait sur place
Inutile de changer de crochet selon le type de remorque ! Cette chape mixte permet de passer instantanément d'une remorque bagagère ou d'un porte-bateau (jusqu'à 1500 kg sur boule) à un matériel de chantier lourd type compresseur ou porte-engin à anneau (jusqu'à 3500 kg sur l'axe). Sa conception massive en acier traité est conçue pour résister aux contraintes de torsion et de cisaillement les plus rudes.
La sécurité est notre priorité. Cette chape bénéficie de l'homologation CE R55 0114129, garantissant sa résistance lors des tests de fatigue européens. Son entraxe de 83x56 mm avec des perçages de 11 mm assure un montage précis et stable sur les platines d'attelage compatibles. Elle accueille parfaitement les anneaux de chantier standards (42x68 et 42x76 mm).
| Paramètre | Spécification |
|---|---|
| Charge de traction max. (Axe) | 3500 kg (3.5 Tonnes) |
| Charge de traction max. (Boule) | 1500 kg (1.5 Tonne) |
| Charge d'appui statique (S) | 150 kg |
| Entraxe de perçage | 83 x 56 mm |
| Diamètre des trous | Ø 11 mm (pour visserie M10) |
| Diamètre de l'axe | 25 mm |
| Compatibilité Anneaux | 42x68 mm et 42x76 mm |
| Homologation | CE R55 0114129 |
Mesurez votre platine avec précision ! L'entraxe 83x56 mm est spécifique et ne doit pas être confondu avec le 90x50 mm. Mon astuce : Pour la fixation, utilisez impérativement de la boulonnerie de classe 8.8 minimum en diamètre 10 mm. Pensez également à graisser régulièrement l'axe de 25 mm pour éviter l'usure prématurée lors du pivotement de l'anneau et vérifiez toujours la présence de la goupille de sécurité avant de prendre la route.
| Nombre de Trous | 4 |
|---|---|
| Entraxe de Perçage | 83x56 mm |
| Charge D'appui Statique | 150 kg |
| Convient pour Anneaux | 42x68 et 42x76 |

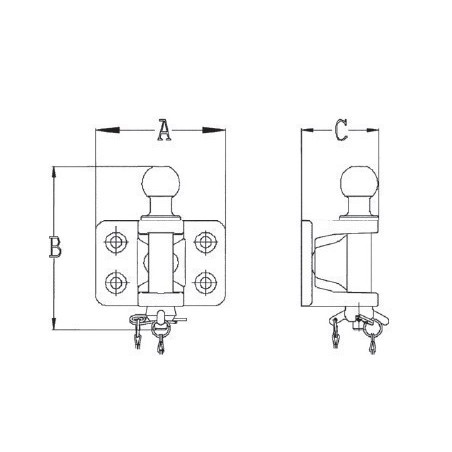

| A | 130 mm |
| B | 175 mm |
| C | 103 mm |
| Charge de Traction Maxi Boule / Axe | 1500/3500 kg |
| Numéro D'homologation CE R55 | 114129 |
| D/dc Boule/axe (kn) | 12/20 |
| Axe Ø | 25 mm |
