Les 2 demi-essieux non freinés pour remorque PTC: 500kg sont à souder ensemble bout à bout pour composer un seul essieu d'un PTC total de 500Kg. N'hésitez pas à consulter notre fiche technique "Comment choisir un essieu non freiné de remorque"
Guide technique
Choisir son essieu de remorque freiné5 cotes à relever · 10 min
Relevez ces 5 cotes sur votre remorque, dans l'ordre, pour identifier l'essieu compatible avec votre châssis.
Étape 01 — Capacité
Le PTAC — Poids Total Autorisé en ChargeIdentifiez d'abord le PTAC de votre remorque. Vous ne pouvez pas monter un essieu dont le PTAC est inférieur à celui de la remorque. (ex : remorque 1300 kg → essieu ≥ 1300 kg)
Remorques double essieu
Divisez le PTAC par 2 pour obtenir le PTC de chaque essieu.
Remorque 2000 kg = 2 essieux de 1000 kg
Étape 02 — Fixation châssis

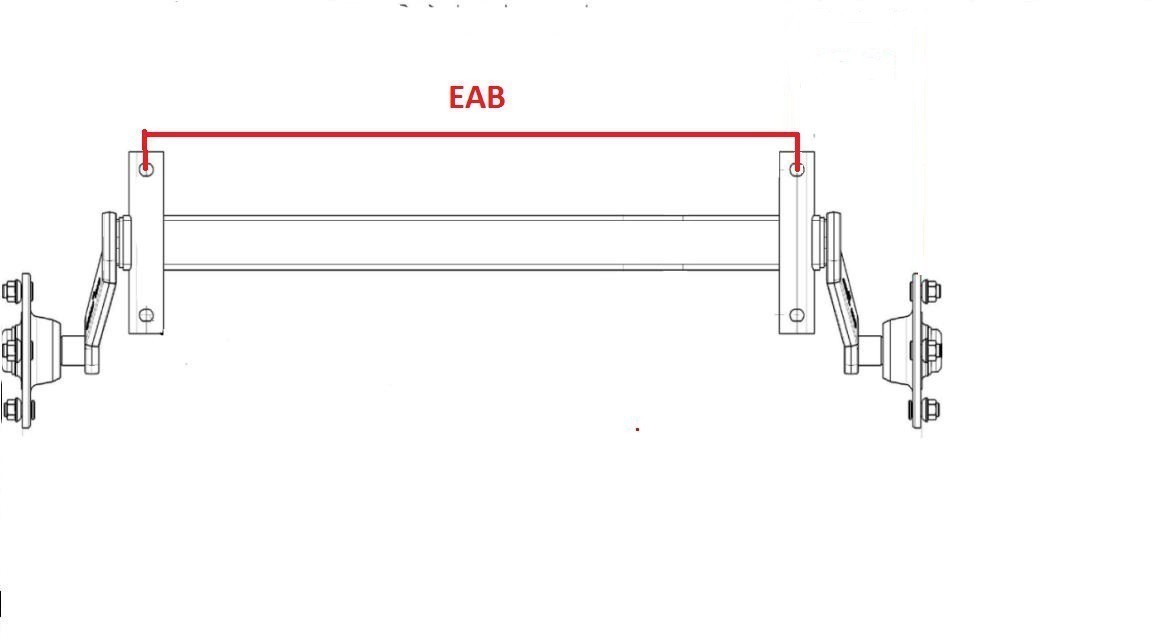

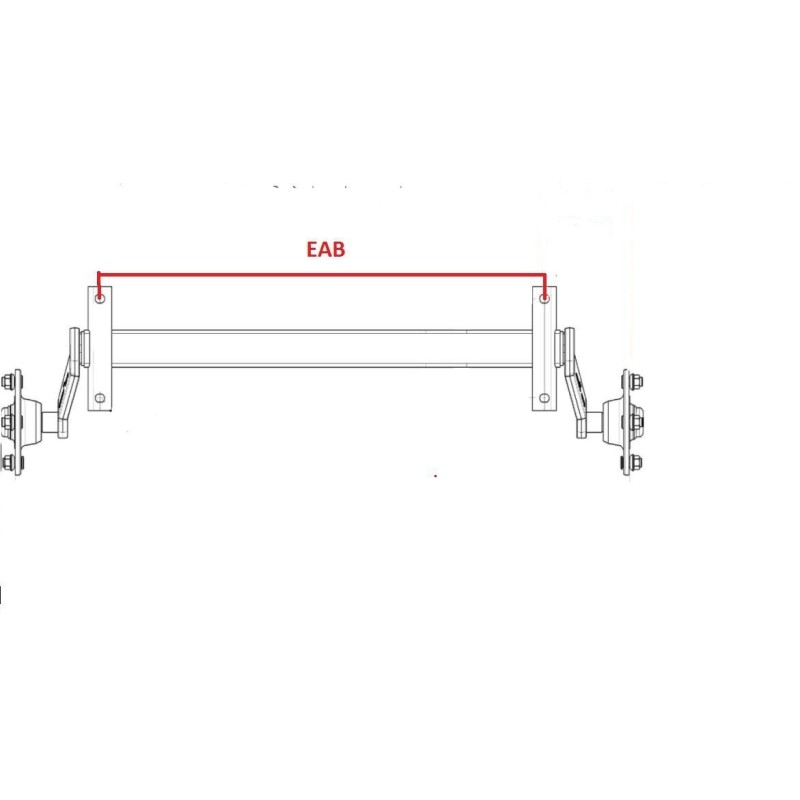

L'EAB — Entraxe aux BoulonsLa plupart des essieux sont fixés par 4 boulons sur le châssis. La cote EAB se mesure de l'axe de la platine gauche à l'axe de la platine droite (centre à centre).
Les essieux avec mention « EAB à la demande » sont fabriqués sur mesure. Mesurez précisément.
Étape 03 — Écartement roues

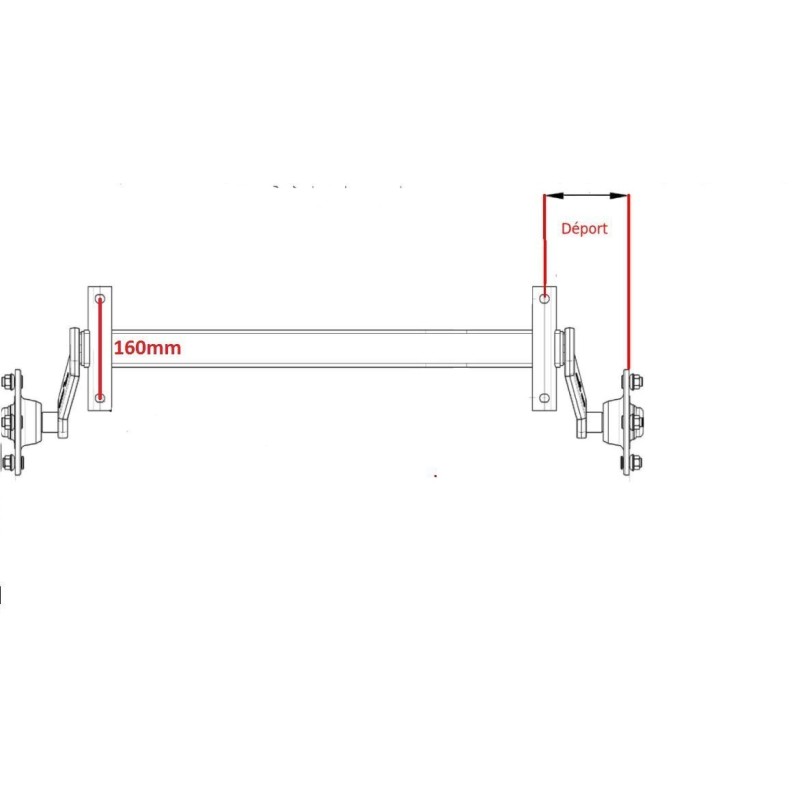

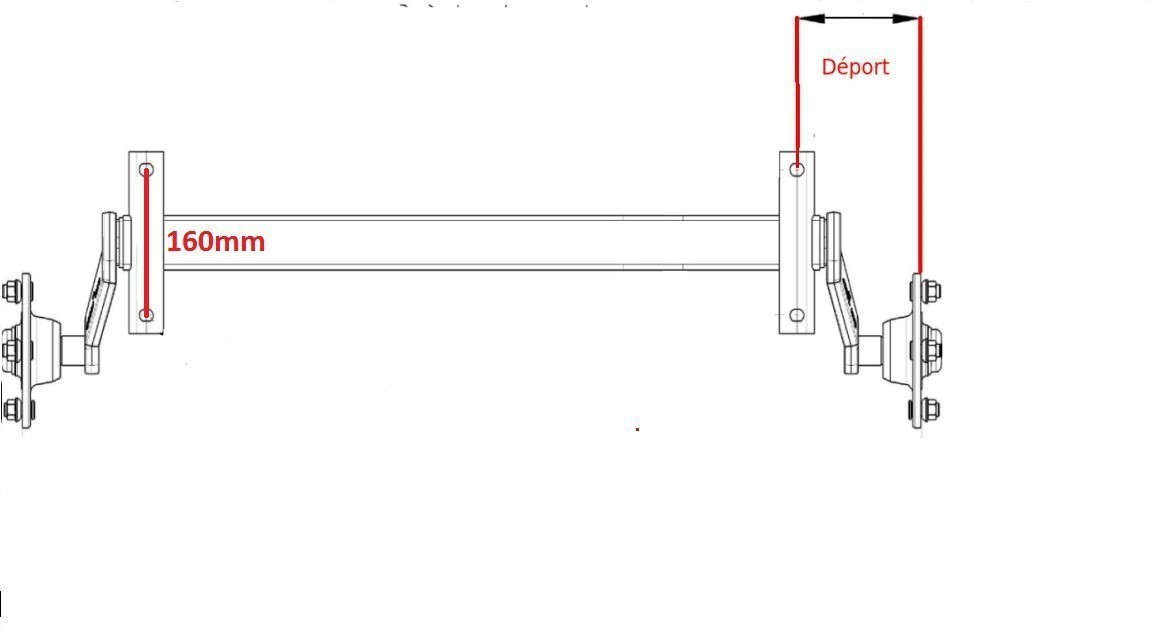

Le DéportDistance entre l'axe de la platine de fixation et l'appui de la jante sur le tambour. Il détermine l'écartement final des roues.
Déport inférieur
La roue s'éloigne du châssis.
Déport supérieur
La roue se rapproche du châssis. Vérifiez le dégagement avec le garde-boue.
Étape 04 — Fixation roues

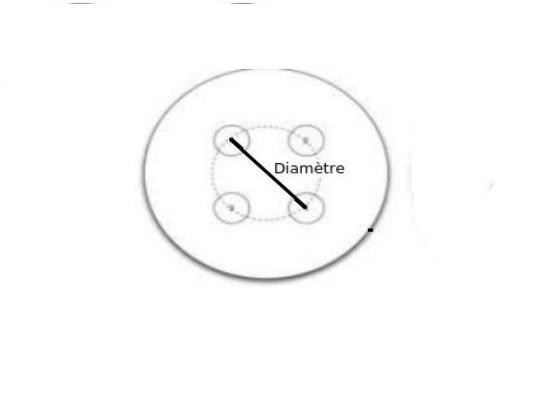

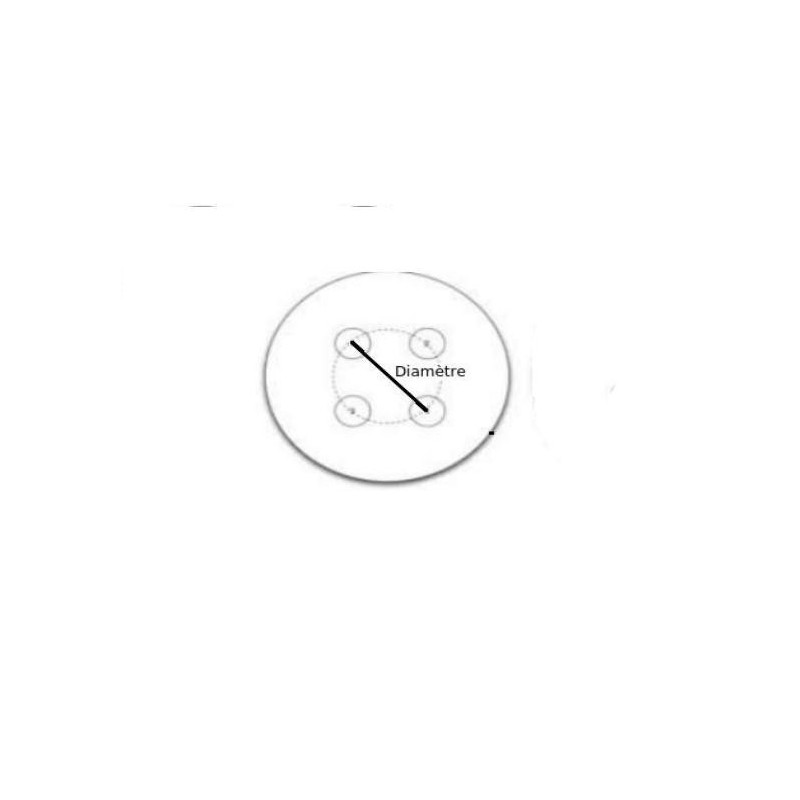

L'Entraxe de fixation de roueVérifiez le nombre de boulons (4 ou 5) et la distance entre eux sur le moyeu pour remonter vos jantes actuelles.
Jante 4 trous
Mesurez en diagonale.
Standards : 4T100 ou 4T130
Jante 5 trous
Centre → trou × 2.
Ex : 5T112
Étape 05 — Assiette

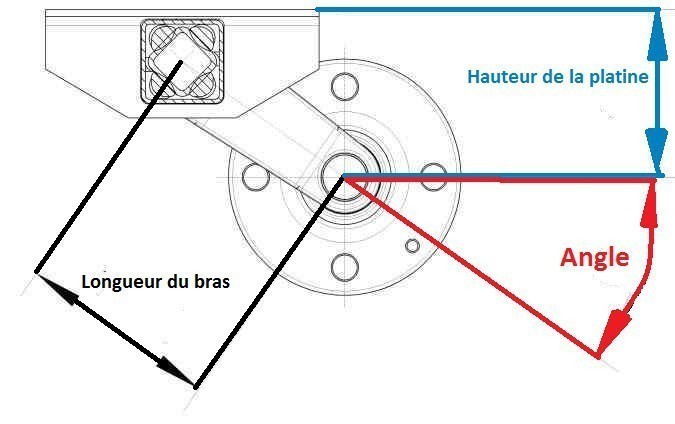

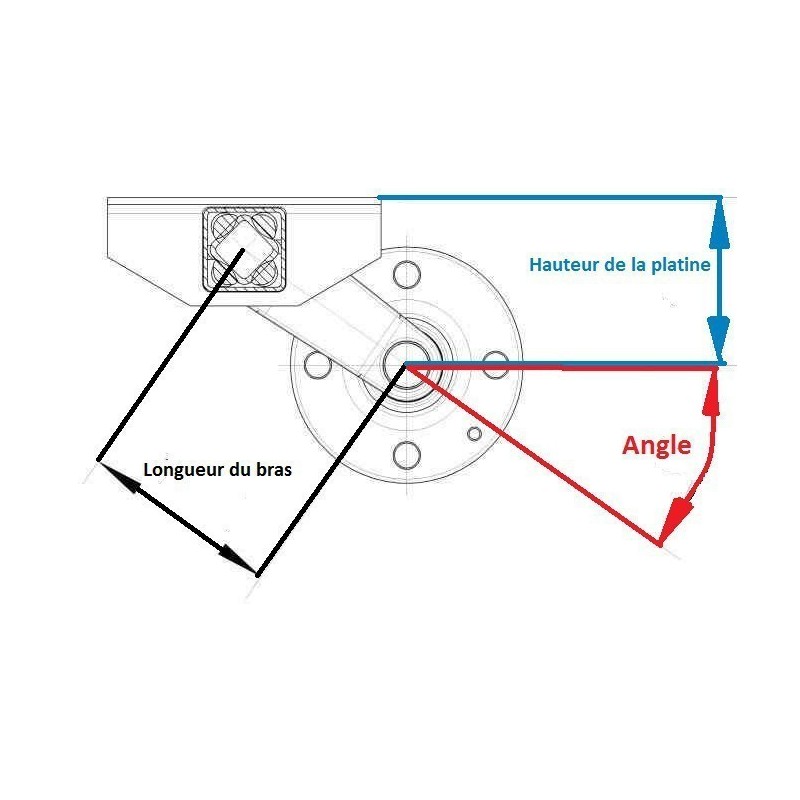

Hauteur, Longueur du bras et Angle3 dernières dimensions pour que votre remorque garde son assiette horizontale avec le nouvel essieu :
Avant de commander
À noterRemorques double essieu
Changez les deux essieux simultanément. Un essieu neuf + un ancien crée un déséquilibre de charge et une usure prématurée.
Câbles de freins
Les essieux freinés sont livrés sans câbles. Commandez les câbles de la même marque (AL-KO, Knott, RTN…) avec la bonne longueur de gaine.
Un doute sur une cote ?
Contacter l'équipeLivraison vers : France edit
Livraison STANDARD entre le 21 août 2026 et le 24 août 2026 à partir de 19,42 € avec Livraison à domicile sur créneau horaire.
Retrait sur place
Dès aujourd'hui gratuitement avec
le retrait sur place
2 demi-essieux PTC: 500kg à souder disposent de dimensions standards vous permettant de l'adapter au plus grand nombre de remorque non freinées. Il vous suffira alors de vérifier si les dimensions ci-dessous correspondent à l'emplacement de votre ancien essieu. N'hésitez pas à utiliser les schémas présents dans la présente fiche d'essieu non frein pour identifier les dimensions à vérifier sur votre essieu de remorque.
| Perçage des roues | 4TR130 |
|---|---|
| Freiné | Non |
| PTC Essieu | 500kg |
| Type de roulement | Cartouche |
| Ecrou/vis de roue | Vis sphérique M14 x 1,5 |
| Corps de l'essieu | 60mm |
| Angle | 28° |
| Hauteur de platine | 110mm |
| Longueur du bras | 130mm |
| Déport essieu | 160mm |
| Dimensions de la platine de fixation | 200mm x 50mm |
| Entraxe de la platine de fixation | 160mm |
