Guide technique
Choisir son essieu de remorque freiné5 cotes à relever · 10 min
Relevez ces 5 cotes sur votre remorque, dans l'ordre, pour identifier l'essieu compatible avec votre châssis.
Étape 01 — Capacité
Le PTAC — Poids Total Autorisé en ChargeIdentifiez d'abord le PTAC de votre remorque. Vous ne pouvez pas monter un essieu dont le PTAC est inférieur à celui de la remorque. (ex : remorque 1300 kg → essieu ≥ 1300 kg)
Remorques double essieu
Divisez le PTAC par 2 pour obtenir le PTC de chaque essieu.
Remorque 2000 kg = 2 essieux de 1000 kg
Étape 02 — Fixation châssis
L'EAB — Entraxe aux BoulonsLa plupart des essieux sont fixés par 4 boulons sur le châssis. La cote EAB se mesure de l'axe de la platine gauche à l'axe de la platine droite (centre à centre).
Les essieux avec mention « EAB à la demande » sont fabriqués sur mesure. Mesurez précisément.
Étape 03 — Écartement roues
Le DéportDistance entre l'axe de la platine de fixation et l'appui de la jante sur le tambour. Il détermine l'écartement final des roues.
Déport inférieur
La roue s'éloigne du châssis.
Déport supérieur
La roue se rapproche du châssis. Vérifiez le dégagement avec le garde-boue.
Étape 04 — Fixation roues
L'Entraxe de fixation de roueVérifiez le nombre de boulons (4 ou 5) et la distance entre eux sur le moyeu pour remonter vos jantes actuelles.
Jante 4 trous
Mesurez en diagonale.
Standards : 4T100 ou 4T130
Jante 5 trous
Centre → trou × 2.
Ex : 5T112
Étape 05 — Assiette
Hauteur, Longueur du bras et Angle3 dernières dimensions pour que votre remorque garde son assiette horizontale avec le nouvel essieu :
Avant de commander
À noterRemorques double essieu
Changez les deux essieux simultanément. Un essieu neuf + un ancien crée un déséquilibre de charge et une usure prématurée.
Câbles de freins
Les essieux freinés sont livrés sans câbles. Commandez les câbles de la même marque (AL-KO, Knott, RTN…) avec la bonne longueur de gaine.
Un doute sur une cote ?
Contacter l'équipeTaxes incluses, hors frais de port

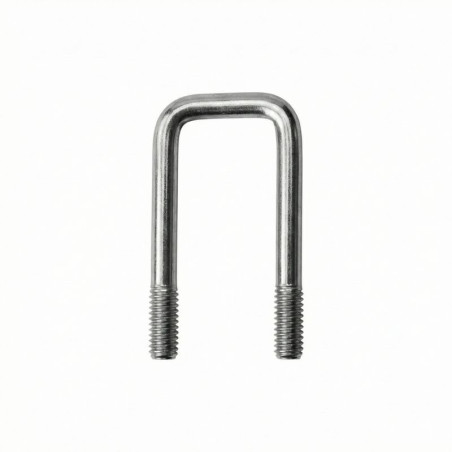

Sécurisez vos montages avec cette bride d’assemblage carrée haute performance. Spécialement dimensionnée pour les tubes de 50 x 30 mm, elle offre une solution de bridage robuste grâce à sa tige de 10 mm (M10). Que ce soit pour un support de feu, une chandelle de remorque ou un projet de construction métallique, c'est l'assurance d'un assemblage fiable et durable.
Livraison vers : France edit
Livraison STANDARD entre le 28 oct. 2026 et le 29 oct. 2026 à partir de 6,44 € avec Livraison en relais Pickup.
Retrait sur place
Dès aujourd'hui gratuitement avec
le retrait sur place
Le secret d'un montage qui dure, c'est sa capacité à encaisser les chocs sans prendre de jeu. Sa largeur intérieure de 30 mm assure un plaquage parfait sur vos profilés, répartissant la pression de manière uniforme pour éviter toute déformation du tube.
Fabriquée dans un acier de haute qualité, cette bride est conçue pour supporter des contraintes mécaniques importantes. Sa hauteur totale de 75 mm permet de traverser le tube de 50 mm tout en laissant l'espace nécessaire pour une plaquette de liaison ou une épaisseur de tôle supplémentaire. C’est l’accessoire privilégié pour l’équipement de remorques nautiques et utilitaires, où la résistance à la corrosion et la solidité sont primordiales.
| Paramètre | Cote technique |
|---|---|
| Largeur intérieure (Passage de tube) | 30 mm |
| Hauteur intérieure utile (Sans filetage) | 50 mm |
| Hauteur totale (Avec filetage) | 75 mm |
| Diamètre de la tige (Filetage) | 10 mm (M10/25) |
| Écrous non inclus | Commander en complément 2 Écrous Nylstop M10 (autofreinés) référence AAF-745 |
Mon astuce : L'écrou Nylstop est redoutable contre les vibrations, mais attention : sa bague nylon est à usage unique. Si tu dois démonter ta bride pour un réglage, remplace les écrous par des neufs pour garder l'effet autofreiné au top !
Maintenance : Avant de serrer, une petite goutte de graisse marine sur le filetage M10 facilitera un démontage futur si besoin, surtout si ta remorque voit souvent l'eau salée.
| Filetage | M10/25 |
|---|---|
| Largeur Intérieure | 30 mm |
| Hauteur Intérieure sans Filetage | 50 mm |
| Hauteur Totale avec Filetage | 75 mm |
| Diamètre du Tube de la Bride | 10 mm |
| Livrée avec Boulons | Non |
