Guide technique
Choisir son essieu de remorque freiné5 cotes à relever · 10 min
Relevez ces 5 cotes sur votre remorque, dans l'ordre, pour identifier l'essieu compatible avec votre châssis.
Étape 01 — Capacité
Le PTAC — Poids Total Autorisé en ChargeIdentifiez d'abord le PTAC de votre remorque. Vous ne pouvez pas monter un essieu dont le PTAC est inférieur à celui de la remorque. (ex : remorque 1300 kg → essieu ≥ 1300 kg)
Remorques double essieu
Divisez le PTAC par 2 pour obtenir le PTC de chaque essieu.
Remorque 2000 kg = 2 essieux de 1000 kg
Étape 02 — Fixation châssis
L'EAB — Entraxe aux BoulonsLa plupart des essieux sont fixés par 4 boulons sur le châssis. La cote EAB se mesure de l'axe de la platine gauche à l'axe de la platine droite (centre à centre).
Les essieux avec mention « EAB à la demande » sont fabriqués sur mesure. Mesurez précisément.
Étape 03 — Écartement roues
Le DéportDistance entre l'axe de la platine de fixation et l'appui de la jante sur le tambour. Il détermine l'écartement final des roues.
Déport inférieur
La roue s'éloigne du châssis.
Déport supérieur
La roue se rapproche du châssis. Vérifiez le dégagement avec le garde-boue.
Étape 04 — Fixation roues
L'Entraxe de fixation de roueVérifiez le nombre de boulons (4 ou 5) et la distance entre eux sur le moyeu pour remonter vos jantes actuelles.
Jante 4 trous
Mesurez en diagonale.
Standards : 4T100 ou 4T130
Jante 5 trous
Centre → trou × 2.
Ex : 5T112
Étape 05 — Assiette
Hauteur, Longueur du bras et Angle3 dernières dimensions pour que votre remorque garde son assiette horizontale avec le nouvel essieu :
Avant de commander
À noterRemorques double essieu
Changez les deux essieux simultanément. Un essieu neuf + un ancien crée un déséquilibre de charge et une usure prématurée.
Câbles de freins
Les essieux freinés sont livrés sans câbles. Commandez les câbles de la même marque (AL-KO, Knott, RTN…) avec la bonne longueur de gaine.
Un doute sur une cote ?
Contacter l'équipeTaxes incluses, hors frais de port

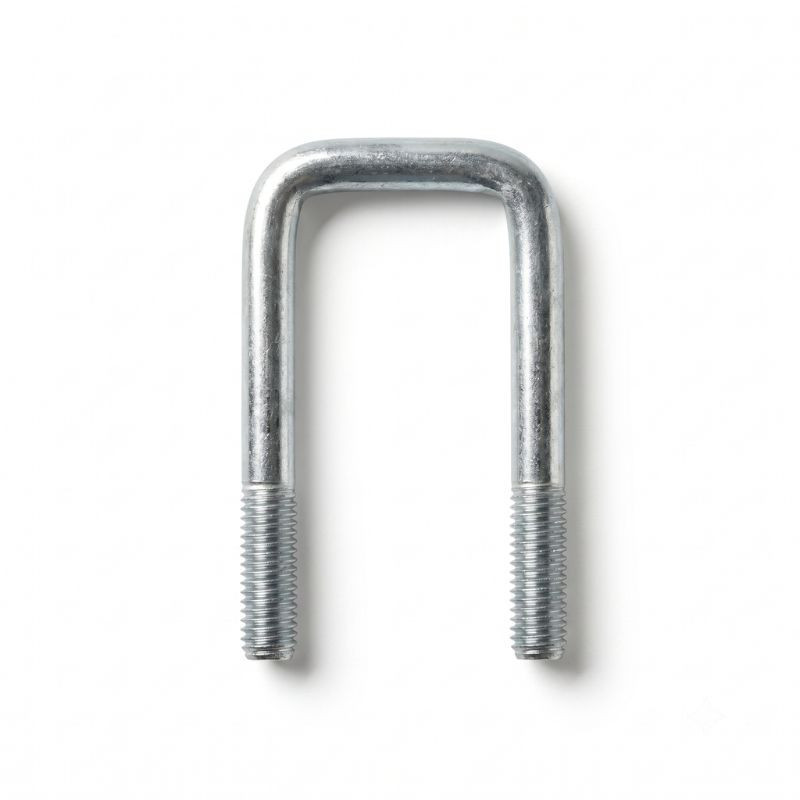

La bride d'assemblage 90x30 mm (filetage M10) est la pièce mécanique spécifique pour sécuriser vos équipements sur des tubes de châssis montés à la verticale. Réalisée pour enserrer parfaitement un profilé de 30 mm de largeur sur 90 mm de hauteur, cet étrier fileté garantit un ancrage d'une stabilité redoutable sans jamais avoir à percer la structure de votre remorque. Conçue en acier zingué pour résister aux intempéries, c'est l'alliée idéale pour fixer des béquilles, des por
Retrait sur place
Dès aujourd'hui gratuitement avec
le retrait sur place
Dans l'univers de la remorque, percer un châssis tubulaire est fortement déconseillé : cela réduit la capacité de charge du métal et brise sa couche de galvanisation protectrice. En optant pour cette bride en U, vous enjambez le profilé par l'extérieur. La pression exercée par le serrage assure une répartition homogène de la force, verrouillant ainsi vos accessoires sur le tube sans créer de point de rouille ni de faiblesse mécanique.
Cette bride se démarque par ses proportions : un passage étroit de 30 mm couplé à une grande hauteur utile de 90 mm. Elle épouse au millimètre les longerons disposés sur la tranche (position debout). Sa fabrication en acier massif (tige de 10 mm de diamètre) lui permet d'encaisser les vibrations intenses et les charges lourdes. Avec une hauteur totale de 115 mm, elle laisse dépasser environ 25 mm de filetage de chaque côté, l'espace idéal pour traverser une plaque de serrage (bride plate) épaisse.
| Paramètre | Spécification |
|---|---|
| Type de produit | Bride d'assemblage rectangulaire en U (Étrier) |
| Largeur intérieure (Passage de tube) | 30 mm |
| Hauteur intérieure (Sous tête) | 90 mm |
| Hauteur totale | 115 mm |
| Diamètre / Longueur du filetage | M10 (10 mm) / Filetage sur 25 mm |
| Écrous non inclus | Commander en complément 2 Écrous Nylstop M10 (autofreinés) référence AAF-745 |
Alerte sur les dimensions : Ne vous fiez pas seulement à l'appellation "90x30". Avant l'achat, vérifiez l'orientation de votre châssis. Cette bride est destinée aux tubes mesurant 30 mm sur la face du dessus, et 90 mm sur la face latérale (verticale).
Complétez votre montage mécanique : Puisque ce produit est expédié sans visserie, il est indispensable de sécuriser votre arrimage. Ajoutez systématiquement à votre panier des écrous Nylstop auto-freinés M10 (Réf: AAF-745). Associés à des rondelles plates larges, ils empêcheront vos équipements de se desserrer et de glisser sur le châssis sous l'effet des vibrations routières !
| Filetage | M10/25 |
|---|---|
| Largeur Intérieure | 30 mm |
| Hauteur Intérieure sans Filetage | 90 mm |
| Hauteur Totale avec Filetage | 115 mm |
| Diamètre du Tube de la Bride | 10 mm |
| Livrée avec Boulons | Non |
